在消防给水系统中，流量开关是触发消防水泵启动的关键信号装置之一。相较于压力开关，流量开关更能直接反映管网中水流的真实动态，尤其在高位消防水箱出水管、稳压泵出水管等位置，其可靠性直接关系到火灾初期灭火系统的响应速度。本文以某商业综合体消防设备调试项目为例，详细记录消防流量开关的现场安装与调试过程，为同类工程提供参考。
一、项目背景与系统概况
该项目为地上五层、地下两层的商业综合体，总建筑面积约8万平方米。消防给水系统采用临时高压制，设置高位消防水箱（有效容积36m³）位于屋顶水箱间，水箱出水管上安装DN150消防流量开关，用于连锁启动地下消防水泵房的消火栓泵和喷淋泵。设计要求：当高位水箱出水管流量达到1.5L/s时，流量开关应在30秒内输出报警信号并启动对应消防水泵。
二、流量开关选型与安装位置确认
本案例选用挡板式流量开关，量程0-10L/s，输出形式为SPDT继电器干接点，供电DC24V。安装位置选在高位水箱出水管与报警阀组之间的水平管段上，距离水箱出水口不小于5倍管径，确保水流稳定。安装前需确认管道内介质为清水，无腐蚀性，且管段已冲洗干净、压力试验合格。

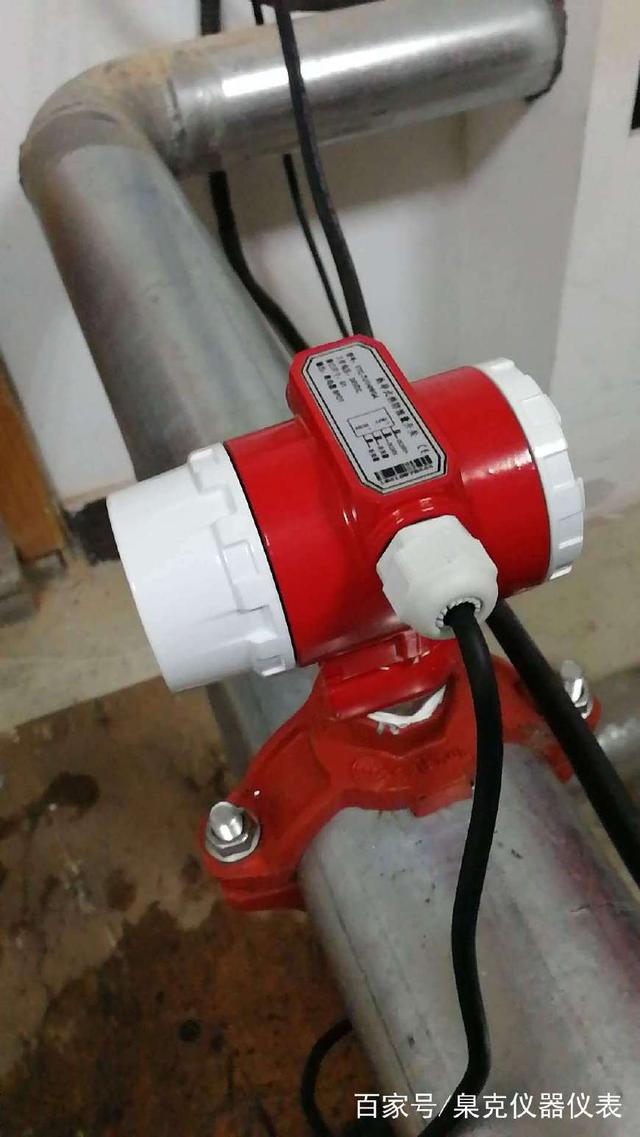

现场安装步骤：
- 在预定管段上开孔（孔径根据开关螺纹规格确定），焊接或采用机械三通安装底座。注意开孔方向应垂直于管道轴线，且位于管道侧面或顶部，避免底部积存杂质影响挡板动作。
- 安装流量开关本体，确保挡板伸入管道内且朝向水流方向。安装时使用生料带密封螺纹，避免漏水。
- 电气接线：按照产品说明书连接电源线和信号线。电源线采用ZR-BV2×1.5mm²，信号线采用ZR-RVS2×1.0mm²，穿金属管敷设至消防水泵控制柜。接线完成后需核对线号，确保与图纸一致。
三、调试过程与问题处理
调试分为单体调试和系统联动调试两个阶段。
1. 单体调试
断开消防水泵主电源，仅对流量开关供电。使用便携式超声波流量计临时安装在流量开关下游管段，对比实际流量与开关动作值。缓慢开启高位水箱出水管上的检修阀，观察流量计读数。当流量达到1.4L/s时，流量开关动作指示灯仍未点亮；继续开大阀门至1.8L/s时，开关才动作，超出设定值0.3L/s，误差较大。
检查发现，挡板长度与DN150管径不匹配，挡板边缘距离管壁过大，导致小流量时水流冲击力不足。更换为适配DN150管径的加长挡板后重新调试，流量达1.5L/s时开关准确动作，误差在±5%以内，符合要求。
2. 系统联动调试
模拟火灾状态：关闭高位水箱出水管检修阀，打开末端试水装置（或消火栓试水接头），使管网压力下降并触发流量开关。记录从流量开关动作到消防水泵启动的时间。试验三次，平均响应时间为22秒，满足30秒要求。同时检查消防水泵控制柜的反馈信号是否正确传输至消防控制室图形显示装置，结果无误。
3. 常见问题与处理
在调试过程中还发现：
– 信号抖动：因管道内存在少量空气，导致流量开关间歇性报警。通过排气阀排尽空气后问题解决。
– 接线错误：施工人员误将电源线与信号线接反，造成开关烧毁。强调调试前必须用万用表核对线路。
– 动作值漂移：运行一段时间后，挡板轴处积聚水垢导致摩擦力增大。定期维护清理可恢复性能。
四、调试
通过本项目消防流量开关的安装与调试，出以下经验：
第一，选型必须与实际管径匹配，挡板尺寸不可随意通用。第二，安装位置应避开弯头、阀门等扰动源，保证前后直管段要求。第三，调试时应使用标准流量计进行校准，不可仅凭经验。第四，联动试验需覆盖手动和自动模式，并测试信号反馈的完整性。第五，建立定期巡检制度，防止长期运行后的机械卡涩和电气老化。
消防设备调试是确保系统功能有效的重要环节，流量开关作为其中的微小部件，其精准动作是消防水泵及时启动的可靠前哨。严格按照调试流程操作，不放过任何一句报警信号，才能真正筑牢消防安全防线。
